آیا اینورتر منبع تغذیه سوئیچینگ ایزوله بهتر از غیر ایزوله است؟

سلام! به عنوان تامین کنندهاینورتر منبع تغذیه سوئیچینگ، اغلب از من یک سوال رایج پرسیده می شود: "آیا اینورتر منبع تغذیه سوئیچینگ ایزوله بهتر از غیر ایزوله است؟" امروز به روشی ساده و قابل درک آن را برای شما شرح می دهم.

اول از همه، اجازه دهید به سرعت بفهمیم که این دو نوع اینورتر چیست. اینورتر منبع تغذیه سوئیچینگ دستگاهی است که برق DC (جریان مستقیم) را به برق AC (جریان متناوب) تبدیل می کند. قطعات "ایزوله" و "غیر ایزوله" به جداسازی الکتریکی بین مدارهای ورودی و خروجی اشاره دارد.

اینورتر منبع تغذیه سوئیچینگ ایزوله چیست؟

یک اینورتر منبع تغذیه سوئیچینگ ایزوله از یک ترانسفورماتور برای ایجاد یک ایزوله الکتریکی بین ورودی و خروجی استفاده می کند. این بدان معنی است که هیچ ارتباط الکتریکی مستقیمی بین دو مدار وجود ندارد. ترانسفورماتور ایزوله به انتقال انرژی از ورودی به خروجی کمک می کند و در عین حال مانع از جریان DC و انتقال نویز و اختلالات الکتریکی می شود.

یکی از بزرگترین مزایای اینورتر ایزوله ایمنی آن است. از آنجایی که اتصال مستقیم الکتریکی وجود ندارد، سطح بالایی از محافظت در برابر شوک الکتریکی را فراهم می کند. این امر به ویژه در کاربردهایی که احتمال تماس انسانی وجود دارد، مانند لوازم خانگی یا تجهیزات پزشکی، بسیار مهم است. به عنوان مثال، در یک دستگاه پزشکی، هر گونه نشت الکتریکی می تواند زندگی را تهدید کند. یک اینورتر ایزوله تضمین می کند که بیماران و کادر پزشکی از خطرات احتمالی الکتریکی در امان باشند.

یکی دیگر از مزایای آن توانایی آن در کاهش نویز الکتریکی است. در بسیاری از سیستم های الکترونیکی، نویز می تواند باعث تداخل شود و عملکرد سایر اجزا را تحت تاثیر قرار دهد. ترانسفورماتور ایزوله در یک اینورتر ایزوله می تواند نویز حالت معمولی را فیلتر کند و در نتیجه سیگنال خروجی تمیزتری ایجاد کند. این در دستگاه های الکترونیکی حساس مانند سیستم های صوتی یا تجهیزات ارتباطی بسیار مهم است. اگر از تقویت‌کننده صدا استفاده می‌کنید، منبع تغذیه پر سر و صدا می‌تواند باعث ایجاد زمزمه‌ها و خش‌خش‌های ناخواسته شود که می‌تواند تجربه گوش دادن را خراب کند. یک اینورتر ایزوله می تواند به ارائه یک منبع انرژی خالص و تمیز کمک کند و کیفیت صدا را بهبود بخشد.

با این حال، اینورترهای ایزوله دارای معایبی هستند. معمولاً ساخت آنها پیچیده تر و گران تر است. گنجاندن ترانسفورماتور به هزینه، اندازه و وزن اینورتر می افزاید. بنابراین، در کاربردهایی که هزینه یک نگرانی عمده است یا جایی که فضا محدود است، یک اینورتر ایزوله ممکن است بهترین انتخاب نباشد.

اینورتر منبع تغذیه سوئیچینگ غیر ایزوله چیست؟

از طرف دیگر، یک اینورتر منبع تغذیه سوئیچینگ غیر ایزوله، یک اتصال الکتریکی مستقیم بین مدارهای ورودی و خروجی دارد. این اینورترها از نظر طراحی ساده تر هستند و در مقایسه با همتایان ایزوله خود از قطعات کمتری استفاده می کنند.

مزیت اصلی یک اینورتر غیر ایزوله مقرون به صرفه بودن آن است. از آنجایی که نیازی به ترانسفورماتور ایزوله حجیم و گران قیمت نیست، تولید اینورترهای غیر ایزوله معمولاً ارزان‌تر است. این آنها را به انتخابی محبوب برای برنامه هایی تبدیل می کند که هزینه آنها یک عامل مهم است، مانند برخی از لوازم الکترونیکی مصرفی یا برنامه های صنعتی کم هزینه.

اینورترهای غیر ایزوله نیز فشرده تر و سبک تر هستند. بدون ترانسفورماتور، فضای کمتری را اشغال می کنند و به راحتی می توان آنها را در دستگاه های کوچک ادغام کرد. به عنوان مثال، در یک شارژر قابل حمل یا یک چراغ LED کوچک، یک اینورتر غیر ایزوله می تواند تبدیل برق لازم را بدون اضافه کردن حجم زیاد فراهم کند.

اما اینورترهای غیر ایزوله نیز مشکلات خاص خود را دارند. یکی از نگرانی های اصلی ایمنی است. از آنجایی که یک اتصال الکتریکی مستقیم بین ورودی و خروجی وجود دارد، در صورت خرابی دستگاه، خطر برق گرفتگی وجود دارد. همچنین، آنها بیشتر در معرض نویز و تداخل الکتریکی هستند. عدم ایزولاسیون به این معنی است که هر نویز در سمت ورودی به راحتی می تواند به خروجی منتقل شود که می تواند عملکرد دستگاه های متصل را تحت تأثیر قرار دهد.

مقایسه این دو در کاربردهای مختلف

1. لوازم خانگی

در لوازم خانگی، انتخاب بین اینورتر ایزوله و غیر ایزوله بستگی به دستگاه خاص دارد. برای وسایل پرقدرت مانند یخچال یا تهویه مطبوع، ایمنی در اولویت قرار دارد. یک اینورتر ایزوله در اینجا انتخاب بهتری خواهد بود زیرا در برابر شوک الکتریکی محافظت می کند. همچنین می تواند به کاهش نویز الکتریکی که به طور بالقوه می تواند با سایر دستگاه های الکترونیکی در خانه تداخل داشته باشد، کمک کند.

از سوی دیگر، برای وسایل کوچک و کم مصرف مانند لامپ های LED یا فن های کوچک، یک اینورتر غیر ایزوله ممکن است کافی باشد. این دستگاه‌ها عموماً ارزان‌تر هستند و صرفه‌جویی در هزینه استفاده از یک اینورتر غیر ایزوله می‌تواند قابل توجه باشد.

2. کاربردهای صنعتی

در محیط های صنعتی، هر دو نوع اینورتر کاربردهای خود را دارند. در کاربردهایی که دقت بسیار مهم است، مانند تجهیزات تولید خودکار، اینورتر ایزوله ترجیح داده می شود. خروجی برق تمیز و بدون سر و صدا می تواند عملکرد دقیق ماشین آلات را تضمین کند. تجهیزات صنعتی اغلب نیاز به رعایت استانداردهای ایمنی سختگیرانه دارند و یک اینورتر ایزوله می تواند در برآوردن این الزامات کمک کند.

برای کاربردهای کمتر حیاتی، مانند برق رسانی به برخی موتورهای ساده یا روشنایی در انبارها، یک اینورتر غیر ایزوله می تواند راه حلی مقرون به صرفه باشد. آنها می توانند تبدیل برق لازم را با هزینه کمتر فراهم کنند که برای عملیات صنعتی در مقیاس بزرگ مفید است.

3. سیستم های انرژی های تجدیدپذیر

در سیستم های انرژی های تجدیدپذیر مانند اینورترهای انرژی خورشیدی، انتخاب به نیازهای خاص سیستم بستگی دارد. اگر سیستم برق خورشیدی به شبکه متصل باشد، اغلب به یک اینورتر ایزوله نیاز است. سیستم های متصل به شبکه نیاز به اطمینان از ایمنی و رعایت قوانین سختگیرانه برق دارند. جداسازی ارائه شده توسط اینورتر به محافظت از شبکه در برابر هرگونه مشکل احتمالی در سیستم انرژی خورشیدی کمک می کند.

در سیستم‌های انرژی خورشیدی خارج از شبکه، در برخی موارد می‌توان از یک اینورتر غیر ایزوله استفاده کرد، به‌ویژه برای سیستم‌های مقیاس کوچک که هزینه آن نگرانی اصلی است. با این حال، اگر از این سیستم برای تغذیه دستگاه‌های الکترونیکی حساس استفاده می‌شود، یک اینورتر ایزوله ممکن است گزینه بهتری برای اطمینان از خروجی برق تمیز باشد.

قطعاتی که می توانند عملکرد اینورتر را افزایش دهند

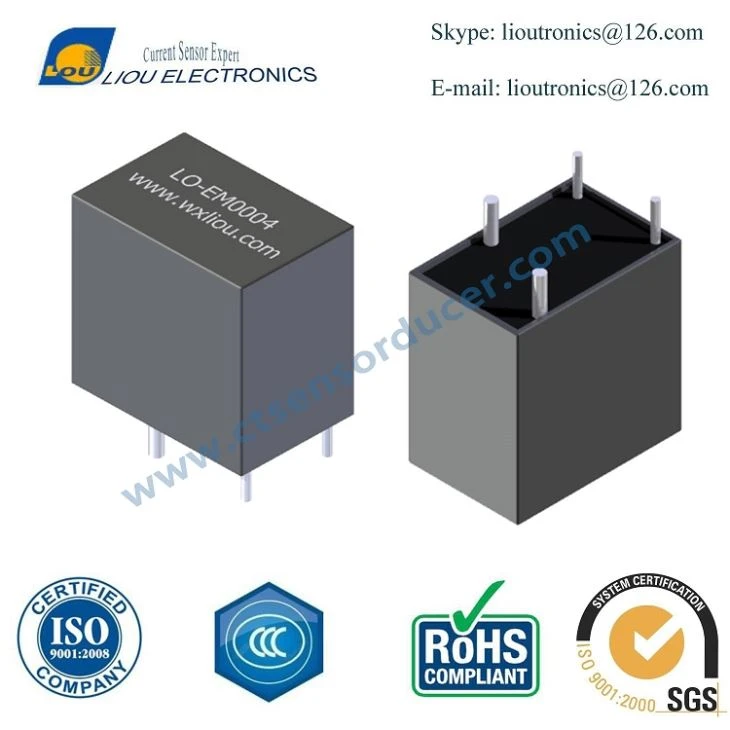

هنگامی که صحبت از بهبود عملکرد اینورترهای منبع تغذیه سوئیچینگ می شود، اجزای خاصی نقش کلیدی دارند. یکی از این اجزاء استترانسفورماتور جریان عمومی PCB CT. از این نوع ترانسفورماتور جریان می توان برای اندازه گیری و نظارت بر جریان در مدار اینورتر استفاده کرد. با اندازه گیری دقیق جریان، به اطمینان از عملکرد صحیح اینورتر کمک می کند و می تواند مشکلات احتمالی را قبل از جدی شدن تشخیص دهد.

یکی دیگر از اجزای مهم این استترانسفورماتور جریان نصب PCB با دقت بالا سری CR. این ترانسفورماتورهای جریان با دقت بالا برای ارائه اندازه گیری دقیق جریان در محدوده فرکانس وسیع طراحی شده اند. آنها را می توان در اینورترهای ایزوله و غیر ایزوله برای بهبود عملکرد کلی و قابلیت اطمینان سیستم استفاده کرد.

نتیجه گیری

بنابراین، آیا اینورتر منبع تغذیه سوئیچینگ ایزوله بهتر از غیر ایزوله است؟ خوب، این بستگی به نیازهای خاص شما دارد. اگر ایمنی و سر و صدای کم برق اولویت اصلی شماست، اینورتر ایزوله راه حلی است. اما اگر هزینه، اندازه و وزن عوامل مهم تری هستند، یک اینورتر غیر ایزوله ممکن است انتخاب بهتری باشد.

به عنوان تامین کنندهاینورتر منبع تغذیه سوئیچینگ، من اینجا هستم تا به شما در تصمیم گیری درست کمک کنم. اگر به دنبال یک اینورتر منبع تغذیه سوئیچینگ هستید یا سؤالی در مورد اینکه کدام نوع برای کاربرد شما بهتر است دارید، در تماس با آن درنگ نکنید. ما می توانیم در مورد نیازهای شما بحث مفصلی داشته باشیم و به شما در یافتن راه حل عالی کمک کنیم.

بیایید گفتگو را شروع کنیم و ببینیم چگونه می توانیم با هم کار کنیم تا نیازهای تبدیل برق شما را برآورده کنیم. چه برای یک پروژه خانه کوچک یا یک برنامه صنعتی در مقیاس بزرگ، ما تخصص و محصولاتی برای انجام درست کار داریم.

مراجع

• کتاب های الکترونیک طراحی منبع تغذیه و اینورتر
• استانداردها و دستورالعمل های صنعت برای ایمنی و عملکرد الکتریکی
• مستندات فنی از سازندگان قطعات
