ترانسفورماتور جریان تشخیص جریان باقی مانده
مقدمه در سیستم های الکتریکی همواره امکان داشتن خاموشی به دلیل بیش از جریان ها یا مدارهای کوتاه تولید شده توسط اشتباهات بهره برداری، شرایط محیط، عدم نگهداری یا تخلیه جوی وجود دارد. گسل زمین آن را رخ می دهد زمانی که یکی از فازهای سیستم در مستقیم...
- معرفی محصول
مقدمه
در سیستم های الکتریکی همیشه امکان داشتن خاموشی به دلیل بیش از جریان ها یا مدارهای کوتاه تولید شده توسط اشتباهات بهره برداری، شرایط محیط، عدم نگهداری یا تخلیه جوی وجود دارد. گسل زمینی زمانی رخ می دهد که یکی از فازهای سیستم در تماس مستقیم با زمین یا به هر بخش فلزی که زمین دار است، قرار گیرد. گسل زمینی خاستگاه خود را بر روی راه های مختلف دارد اما هر چه شایع تر باشد عایق کاهش می یابد، آسیب های فیزیکی به سیستم عایق یا تنش های ولتاژ گذرای بیش از حد یا حالت ثابت بر عایق کاری می شود. این مشکلات را می توان به دلیل رطوبت، آلودگی جوی، زوال عایق، تنش های مکانیکی و غیره تولید کرد. اگر چه موقعیت های ذکر شده قبل از می تواند به دنبال یک برنامه تعمیر و نگهداری خوب اجتناب شود، همیشه وجود دارد خطر نهان از یک گسل، معمولا در طول نصب و یا تعمیر و نگهداری عمده به تجهیزات.
ویژگی
• محدوده فرکانس: 50-400Hz
• مقاومت بیش از بار: 1.2 x امتیاز جریان به طور مداوم
• مقاومت در برابر انزوای AC: 5.0KV برای 60s
• مورد مسکن سفت و سخت با UL® 94V-0 پلی کربنات
• استاندارد ایمنی: IEC/EN60044-1
خطای زاویه فاز اسمی و
خطای خطی اسمی: مطابق با IEC61869-2
ConformIEC60044-1
• حداکثر ولتاژ بهره برداری: AC660V
• کلاس عایق حرارتی: کلاس B
• رطوبت: تا 95%RH (عدم تراکم)
توضیحات
نزدیک به صفر شیفت بار
خواص تعادل عالی
ولتاژ خروجی دقیق
حداقل واریانس حرارتی
سازگار با RoHS

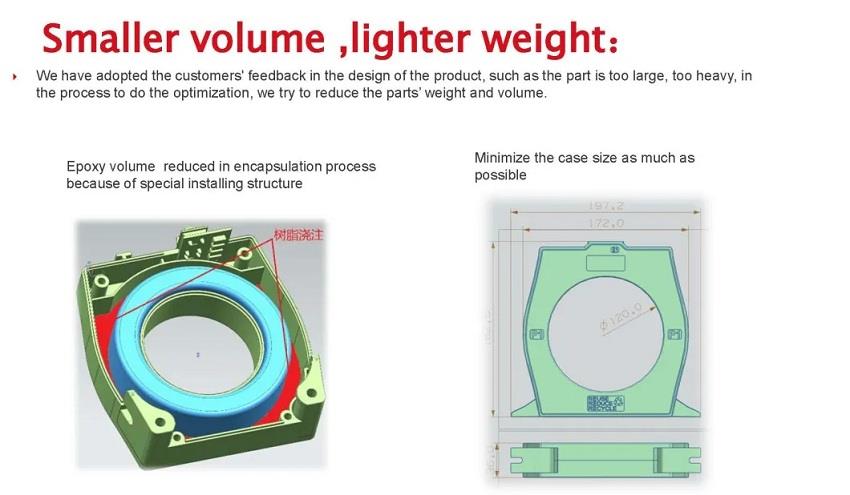

حجم کوچکتر، وزن سبک تر
حفاظت کامل، ساختار ظریف برای نصب مناسب
طراحی عالی و ظاهر صنعتی
دقت بالا راضی نرم افزار متنوع
طراحی انعطاف پذیر
جعبه مدولار چند منظوره برای برنامه های متنوع
P/N | جریان مدار اصلی | قطر(Φ) | ابعاد(میلی متر) | ابعاد چیدمان(میلی متر) | ||||
ليلا | دبلیو | حسين | D1-D2 | محمد | ||||
LO-ZCT513602 | 0-100A | 112-25 | 152 | 32 | 75.5 | 153.5-163.5 | 6 | |
LO-ZCT513702 | 0-250A | 142-35 | 186 | 32 | 89.5 | 185-198.5 | 6 | |
LO-ZCT513802 | 0-400A | 192-40 | 240 | 32 | 98.5 | 245.5-257 | 6 | |
LO-ZCT513902 | 0-630A | 232-45 | 282 | 32 | 105.5 | 284.5-298 | 6 | |
LO-ZCT513002 | 0-1000A | 300-60 | 368 | 45 | 138.5 | 388-368 | 6 | |
مطلق حداکثر رتبه بندی | ||||||||
عامل محدوده دمای هوای آزاد | -20 درجه سانتی گراد تا 65 درجه سانتی گراد | |||||||
محدوده دمای ذخیره سازی | -40 درجه سانتی گراد تا 85 درجه سانتی گراد | |||||||
دقت بالا واجد شرایط
این سری از محصولات بر اساس فن آوری موجود بالغ، انتخاب مواد اولیه با کیفیت بالا تر و همراه با بهینه سازی طراحی شکل، دقت آزمون می شود تضمین قوی و بهتر از الزامات استاندارد ملی: 0.5٪، برای الزامات خاص، دقت می تواند به 0.2٪ برسد.
این پروژه ترکیبی از طراحی مدار مغناطیسی مطلوب، و حساب کامل از الزامات فضای لازم، به طوری که برای اطمینان از آزمون تعادل. در صورت لزوم، ملک تعادل می تواند در شرایط تشخیص مشخص شده برای رسیدن به 5mA-50mA باشد. به طور کامل برآورده تشخیص مورد نیاز مدار.
در عین حال، این سری از محصولات می تواند برای آزمایش جریان مدار اصلی مورد استفاده قرار گیرد، و جریان نظارت بر قدرت آتش، تشخیص دامنه فعلی از 50A-2000A، دقت بهتر از کلاس 0.5 زمانی که خروجی ثانویه در 5A است. دقت بهتر از سطح کلاس 0.2S زمانی که خروجی ثانویه در 1A،
هنگامی که اندازه گیری جریان بالا , سطح mA سیگنال ضعیف می تواند خروجی, دقت بهتر از کلاس 0.1
سفارشی
جعبه ماژول را می توان با توجه به نیاز مشتری سفارشی. یا جعبه را به صورت اصلی بهینه سازی کنید. ما تمام تلاش خود را برای حمایت از این بهینه سازی ها انجام خواهیم داد.
تمام جعبه های ماژول را می توان با توجه به نیازهای مشتری دوباره طراحی و توسعه داد. حتی ترانسفورماتور جریان باقی مانده نیز می تواند با توجه به نیازهای ویژه مشتریان دوباره طراحی شود.
چرا ما را انتخاب کنید؟
ترانسفورماتور فعلی LIOU بیش از 20 سال است که یک رهبر صنعت در طراحی و تولید محصولات ترانسفورماتور فعلی بوده است. تمرکز ما این است که برای ساخت محصولات با کیفیت طراحی شده برای پاسخگویی به نیازهای شما. شما ممکن است از هر یک از محصولات استاندارد ما را انتخاب کنید و یا ما می توانیم طراحی و ساخت یک راه حل سفارشی به طور خاص برای برنامه خود را.
