دقت بالا Split Core CT

محصول ما دارای اندازه سوراخ و رتبه بندی فعلی متناسب با هر کاربردی است. مدل های Split Core برای مقاوم سازی مناسب هستند. تولید در استاندارد صنعت ثابت می شود.

ارسال درخواست
چت کن

معرفی محصول

شرح

سنسورهای جریان متناوب هسته Split دارای اندازه سوراخ و رتبه بندی فعلی متناسب با هر کاربردی هستند. مدل های Split Core برای مقاوم سازی مناسب هستند. تولید در استاندارد صنعت ثابت می شود.

کاربرد

• ثبت اطلاعات • ضبط • نظارت بر قدرت

• مدیریت انرژی • پایش انرژی جایگزین

• تخصیص هزینه

امکانات

• دقت بالا در 10–130٪ جریان نامی

• مقاومت در برابر انزوا AC: 3KV برای دهه 60

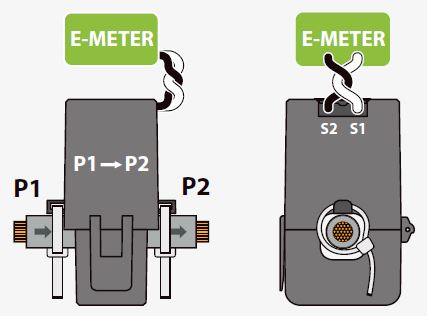

• برای سهولت نصب ، چرخش را باز کنید

• در هر طرف قفلهای دوبار محکم و سوراخهای کلید را بزنید

• محفظه محکم با پلاستیک بادوام UL® 94V-0

• استاندارد ایمنی: IEC / EN60044-1

• خطای زاویه فاز اسمی و

خطای خطی اسمی: مطابقت با IEC61869-2

مطابق با IEC60044-1

• حداکثر ولتاژ عملکرد: AC600V

مشخصات

مورد	مشخصات
ورودی ها
دامنه فرکانس 50-60 هرتز
دامنه دقت 10-130٪ جریان نامی
خروجی ها
خروجی در جریان نامی 2mA-200mA
محیطی
محدوده دمای عملکرد -10 C تا +60 + (+14 درجه فارنهایت تا +140 درجه فارنهایت)
محدوده دمای ذخیره سازی -20 درجه سانتیگراد تا -85 درجه سانتیگراد (-4 درجه فارنهایت تا to185 درجه فارنهایت)
طول سرب 70 فوت سیاه و سفید سیم جفت پیچ خورده منجر می شود -22 AWG
گواهینامه ها

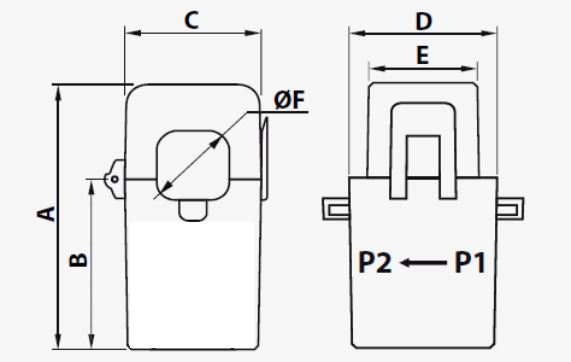

مشخصات مکانیکی

شماره قطعه	شرح	A	B	C	D	E	ΦF	PrimaryRatedAmper	وزن
شماره قطعه	شرح	A	B	C	D	E	ΦF	PrimaryRatedAmper	(g)
LO-SP3010	CT1: 3000 ، دقت 0.5٪	40.5	24.6	22	26	14.5	10	5, 15, 30,50, 75,80
LO-SP3016	CT1: 3000 ، دقت 0.5٪	44	27	29	31	19	16	50, 70, 100,120
LO-SP3024	CT1: 3000 ، دقت 0.5٪	75	46	45	35	19.5	24	100, 150,200, 300
LO-SP3036	CT 1: 3000 ، دقت 0.5٪	91.6	58	57.4	40.9	22.8	36	300, 400,500, 600
