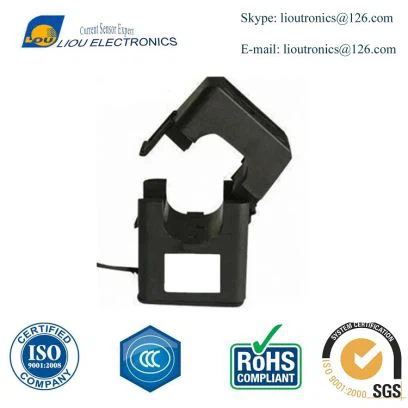

RCT ترانسفورماتور جریان باقیمانده با تقسیم هسته با دقت بالا



ترانسفورماتور جریان هسته تقسیم با دقت بالا



S/N: LO-CTK653103



بررسی اجمالی محصولات:



ترانسفورماتور جریان باقیمانده با هسته تقسیم شده (RCT) نوعی ترانسفورماتور جریان است که برای اندازه گیری جریان های باقیمانده یا عدم تعادل در سیستم های الکتریکی طراحی شده است. معمولاً از دو قسمت یا نیمه مجزا تشکیل شده است که به راحتی می توان آنها را در اطراف یک هادی بدون نیاز به قطع مدار باز و بسته کرد. این طراحی هسته تقسیم شده امکان نصب راحت در سیستم های الکتریکی موجود را بدون نیاز به سیم کشی مجدد یا قطع برق فراهم می کند.

وظیفه اصلی ترانسفورماتور جریان باقیمانده اندازه گیری اختلاف بین جریان جریان در هادی های زنده و خنثی یک مدار الکتریکی است. این تفاوت که به عنوان جریان باقیمانده یا عدم تعادل شناخته می شود، برای تشخیص خطاهای زمین یا جریان های نشتی که ممکن است نشان دهنده یک خطای الکتریکی بالقوه باشد، بسیار مهم است. RCT های هسته تقسیم شده معمولاً در کاربردهایی مانند تشخیص خطای زمین در سیستم های توزیع برق، حفاظت موتور و نظارت بر تجهیزات الکتریکی برای افزایش ایمنی و جلوگیری از آسیب استفاده می شوند.

طراحی هسته تقسیم شده، نصب آسان در تاسیسات موجود را تسهیل می کند و آنها را به یک انتخاب عملی برای کاربردهای مختلف صنعتی، تجاری و مسکونی تبدیل می کند که در آن اندازه گیری دقیق جریان های باقیمانده ضروری است.



امکانات:



• نصب ساده و مقرون به صرفه مخصوصاً برای مقاوم سازی
• سیستم قفل عملی: جداسازی کابل اولیه لازم نیست در اندازه های مختلف موجود است
• بدون وقفه در عملیات



کاربرد:



• سیستم های توزیع برق
• حفاظت موتور
• سیستم پیشگیری از آتش سوزی
• سیستم برق هوشمند
• رله الکترومغناطیسی



مشخصات الکتریکی:



مورد	سمبل	مشخصات	مورد	سمبل	مشخصات
فرکانس	f	50 هرتز-60هرتز	عایق بین خطوط	V	1000
رتبه Pri Current	In	1A	مقاومت عایق	－	500M٪ ce٪ a9٪ 2f500V٪ 2fmin
دارای رتبه در ثانیه	IO	0.5 میلی آمپر	تست سلام پات	－	3000VAc(rms) (2mA/1min)
مقاومت بار نامی	Ω	100
خطی بودن	f	<3%	عمل درجه حرارت	تا	-20 درجه ~ +45 درجه
دقت	-	کلاس 1	ذخیره سازی درجه حرارت	Ts	-12 درجه ~ +75 درجه
جریان پیوسته	A	2	راکتانس ثانویه	Ω	100±30







                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        تعیین قطب اولیه و ثانویه:



تعیین اولیه و ثانویه: عبور از وسط سیم پیچ اولیه است و تخته اتصال ترمینال به ثانویه متصل است.

تعیین فاز: P1-S1 در فاز، P2-S2 در فاز

نمودار شماتیک:





ابعاد:
